La maconnerie en thermopierre




Voici venu le moment de changer de matériau, les raisons qui expliquent mon choix pour le thermopierre se trouvent sur cette page

Je suis globalement satisfait par la mise en oeuvre de ce produit qui necessite une mise en oeuvre rigoureuse mais qui, en contrepartie, permet d'eviter tout probléme de pont thermique. Certains points pour cela ont été revu par rapport à ce que l'on peut constater sur les chantiers : pas d'utilisation de caisson de volets roulant integrés à la maconnerie, chainage des pignons par rainurage et non par arrase du pignon et d'autres détails que vous decouvrirez ci aprés.

thermopierre
les premiéres palettes, dans la brume, pas trés engageant...

thermopierre

Grand moment: la pose du premier rang avec l'assistance de Bernard de la société Xella.
Le premier rang determine tout le reste de la construction, le thermopierre (comme la brique) necessite un premier rang d'une horizontalité parfaite.
Les premiers éléments sont donc posés sur une couche de mortier hydrofuge frais réglé grace à un callage réalisé à la lunette topo.
Les blocs étant 'rainurés-languette' , ils sont posés sans colle sur les joint verticaux, mis à part pour les blocs de chainage comme c'est le cas sur cette photo.

 colle thermopierre
Pas de brouette à manier avec ce produit: les sacs de colle sont a mélanger à de l'eau avec un malaxeur (indispensable) , on peut parfaitement
monter ses murs en étant seul sans avoir a courrir preparer du mortier sans cesse... c'est appréciable

regle alu


Une astuce pour s'assurer que  le rang est parfaitement rectiligne: on fait glisser une regle alluminium  (sur sa tranche) sur le rang à verifier.
Celle ci frotte sur les blocs qui 'ressortent' par rapport aux autres, laissant une marque sur ceux ci.
Il est alors aisé de poncer ces  'bosses' et ainsi d'avoir un rang parfaitement rectiligne.


thermopierre

un exemple


truelle thermopierre
L'encollage est réalisé avec une 'truelle crantée' spéciale que l'on remplit de colle et que l'on vient retourner sur le bloc déjà posé

thermopierre collage
encollage réalisé

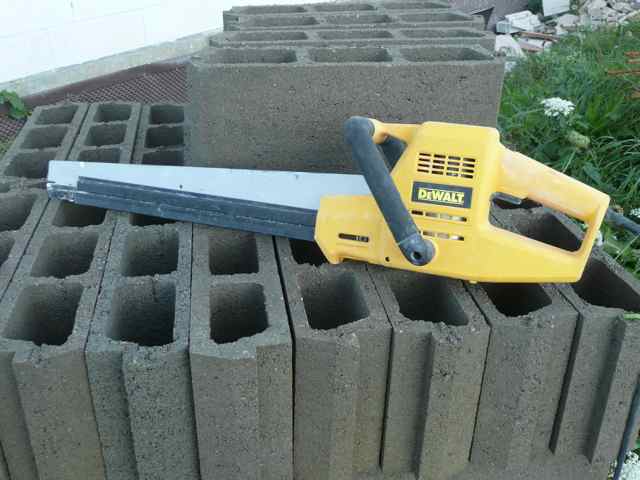

scie dewalt  scie thermopierre
La découpe des blocs peut être réalisée à la scie manuelle
à la scie electrique 'aligator' ou encore...

scie ytong

à la scie à ruban spécifique (louée chez le fabricant du thermopierre)
Cette scie est la roll's pour la découpe, j'en ai profité pour réaliser moi même des planelles, des éléments pour les caissons de volets roulants,
des blocs pour la réalisation future des éléments de cuisine etc...

Il faut biensur pouvoir stocker cet appareil à l'abris

poncage

Ajustage (au milimétre prés ) de la longueur d'un bloc ; il n'est en effet pas question de reboucher un joint entre deux éléments avec de la colle
comme on peut le voir assez souvent...  cela produirait un mini pont thermique à cet endroit .

rape beton cellulaire rape thermopierre

La 'retouche' peut être réalisée avec un 'chemin de fer' à gauche ou un calle à poncer spéciale
Ce matériel est indispensable

thermopierre

Cela prend forme

oiseaux

Dans les angles, on emplois des blocs spécifiques, ici, ceux ci sont squatés par des bergeronettes qui y nichent !!

decoupe monomur decoupe

La découpe des jambages de fenêtre se fait à la scie, manuelle ou ici : ' alligator '
J'ai employé deux régles alluminium, maintenues par des serres joints; ces régles sont solidarisées en partie haute par une tige
filletée qui rend leur mise en place plus aisée (alignement des deux regles par gravitée puis réglage fin au niveau)

refend

Montage des murs de refend en épaisseur 20 cm: attention car la densité de ces blocs est netement plus importante, ils sont donc plus lourds que des éléments de 25 cm de large mais aussi plus dur à découper. la pose se fait en encollant aussi les cotés des blocs car ceux ci sont dépourvu de rainure-languette.

bloc u

Pour la réalisation des linteaux, il existe des bloc U , spécifiques à cet usage
Leur emploi supprime les ponts thermiques au niveau des linteaux et m'a aussi permis de pouvoir retoucher aprés coup la hauteur finale du linteau (on peut poncer si necessaire: chose impossible avec du béton)
Les aciers ont aussi été réalisés 'maison' , j'ai donc pu réaliser des aciers assez hauts pour être repris dans le chainage de la dalle située au dessus.

linteau

Réalisation des caissons de volets roulants (à ma maniére); il sagit en fait de planelles qui cacheront le caisson de volets roulant integré aux fenétres.
Je n'ai pas employé la solution de facilité qui consiste a mettre en place des caissons préfabriqués trés peu performants thermiquement mais, le top est a mon avis l'emplois
de volets roulants dont les caissons sont situés à l'extérieur du bati ( encore dur à trouver hélas )

linteau

L'espace utile pour la mise en place des aciers dans les blocs de linteau est  pour moi insuffisant pour de grandes ouvertures,
les cadres des aciers dépassent donc et seront repris dans le chainage de la dalle supérieure (plus performant mecaniquement)

poteau beton
Préparation des coffrages des poteaux-poutres du séjour

poteau ba

un beau coffrage quand même..

acier linteau

Encore quelques aciers pour la grande poutre du séjour

coulage linteau

et le coulage biensûr

chainage

Chainage horizontal d'un mur de refend: on peut employer les blocs (U) de chainage ou bien, comme c'est le cas ici en collant deux planelles
découpées dans des blocs ou encore :découper 'une rainure' à la scie sabre aprés leur pose .

dalle beton

Je passe sur les étapes de la seconde dalle, seule différence: coulage au camion pompe.

pignon

Découpe à la scie sabre du futur chainage des pignons

pignon

Ca devient bon..
